【大模型基础设施工程】02：GPU 计算入门——SM、Tensor Core、HBM、NVLink

一、从一个问题说起：为什么是 GPU
1.1 一次 GPT 前向里到底在做什么
一个 70B 参数的 Transformer，单 token 前向算一次，大约要做：

约 140 GFLOPs 的矩阵乘法（主要是 QKV 投影、MLP 的两个 GEMM、输出投影）
从权重矩阵读出约 140 GB 数据（FP16 一份权重就是 140 GB）
少量非线性（SiLU / GELU）、归一化（RMSNorm）、Softmax
这三件事本质上是三类负载：稠密矩阵乘、海量顺序读取、element-wise 算子。它们共同的特征是——没有分支、没有指针追逐、没有小而随机的访存，每一次操作都能在成千上万个数据元素上同时展开。

1.2 CPU 为什么不擅长这件事
CPU 的设计目标是”让单条串行控制流尽可能快”。为此它把晶体管预算砸在：

乱序执行（out-of-order execution）
分支预测（branch prediction）
巨大的 L1/L2/L3 cache
复杂的内存子系统、一致性协议（MESI）
代价是：一个物理核心的面积非常大，算力密度（FLOPs per mm²）很低。以 Intel Sapphire Rapids 的高端 Xeon（约 56–60 核）为例，先把口径说清楚——FP32 峰值算的是 AVX-512：每核 2 个 512-bit FMA 单元，每个 512-bit 向量装 16 个 FP32，FMA 算 2 次浮点运算，故单核每周期
次 FP32 FLOP（来源：Chips and Cheese 的 Sapphire Rapids 微架构分析，确认双 512-bit FMA）：

单核 FP32 峰值：64 FLOP/cycle，3.8 GHz 单核睿频下约
TFLOPS；
整芯片 FP32 峰值：AVX-512 全核负载下维持频率通常降到 2–2.5 GHz，按 60 核、2.3 GHz 估算约
TFLOPS，量级在 10 TFLOPS 以内；
DDR5 带宽 8 通道约 300 GB/s。
对比 NVIDIA H100 SXM5：

约 16896 CUDA 核心、132 个 SM
FP16/BF16 Tensor Core 峰值 ≈ 989 TFLOPS（不含稀疏）
HBM3 带宽 3.35 TB/s
算力差 100 倍以上，带宽差 10 倍以上。这不是制造工艺差异，是架构目标的差异。

1.3 一句话总结
CPU 是”少量强核 + 复杂控制 + 以访存为主”，GPU 是”海量弱核 + 极简控制 + 以计算吞吐为主”。GPU 用晶体管面积换算力密度，代价是放弃了对不规则负载的友好。

二、CPU 与 GPU 架构对比
2.1 晶体管都花在哪儿
一块芯片的面积预算可以粗略分为：控制逻辑、缓存、计算单元、互联、IO。CPU 与 GPU 的分配比例差异极大：

类别 CPU 占比（典型） GPU 占比（典型）
控制 / 调度 / 分支预测 30–40% 5–10%
Cache（L1/L2/L3） 30–40% 10–20%（包括 Shared Memory）
计算单元（ALU/FPU/Tensor Core） 10–20% 50–60%
互联 / IO / 内存控制器 10–20% 15–25%
GPU 把缓存 + 控制预算几乎全都省下来，砸进了计算单元。这就是为什么同样工艺节点，GPU 的峰值 FLOPS 能比 CPU 高一到两个数量级。

2.2 延迟隐藏 vs 延迟避免
CPU 通过避免延迟来提速：大 cache 让数据离 ALU 近，乱序执行让阻塞的指令让位给别的指令。

GPU 通过隐藏延迟来提速：一个 SM（Streaming Multiprocessor）同时挂几十到上百个 warp，一个 warp 卡在访存上，调度器立刻切到另一个 warp。只要活跃并行度足够大，访存延迟就被”吞”掉了。

这个差异带来的工程影响：

CPU 上，减少 cache miss 是王道
GPU 上，让每个 SM 挂够活跃 warp（提高 occupancy）是王道
GPU 最怕的是”可并行度不够”——比如 batch size = 1 的 decode，每层只有很少的活干，SM 饥饿

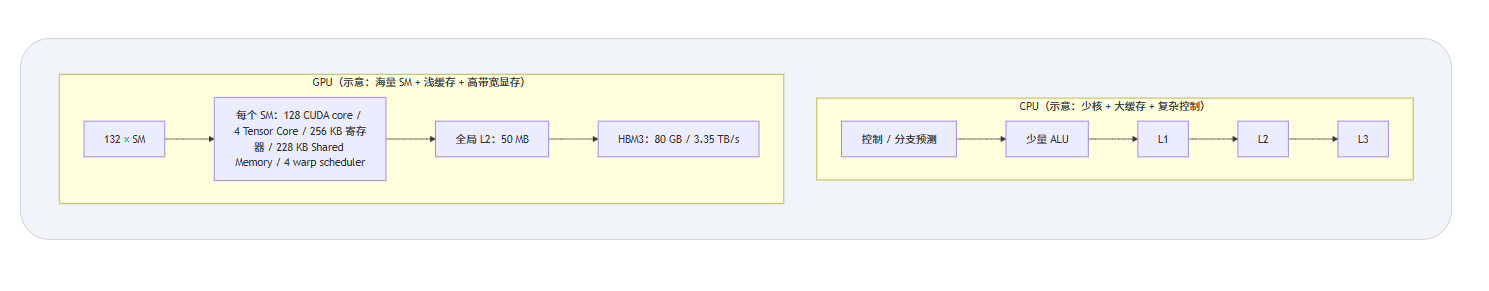

2.3 一张图对比

2.4 GPU 架构分层图

2.5 GPU 的”弱核”到底有多弱
GPU 的单个 CUDA 核心没有分支预测、没有乱序执行、没有独立指令指针——它甚至不是传统意义上的”核心”，只是一条 ALU lane。真正的执行单位是 warp（32 条 lane 同步执行一条指令），真正的调度单位是 SM。理解这点，后面 SIMT、divergence 才讲得通。

三、GPU 执行模型：Grid / Block / Warp / Thread

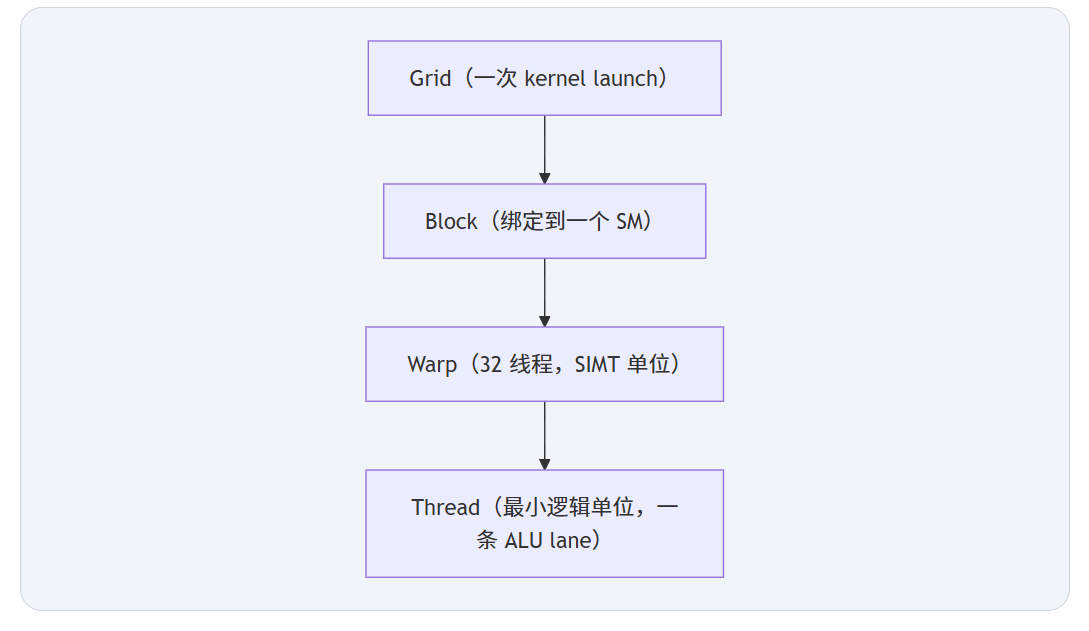

3.1 逻辑层次
CUDA 把并行抽象成三级嵌套：

Grid：一次 kernel launch，可以有几百万个线程
Block（线程块）：编程者手动划分，通常 128 / 256 / 512 / 1024 线程。同一个 Block 内的线程可以用 Shared Memory 通信、可以 __syncthreads()
Warp：硬件单位，32 线程，永远一起前进
Thread：最小单位，有自己的寄存器、自己的线程 ID，但没有独立指令指针
一个 Block 会被分成若干个 Warp（例如 256 线程 = 8 个 Warp），全部挂到同一个 SM 上。一个 SM 可以同时挂多个 Block，只要寄存器和 Shared Memory 够用。

3.2 SIMT 到底是什么
SIMT（Single Instruction, Multiple Threads）：同一条指令同时驱动 32 条 lane。和 CPU 的 SIMD（SSE / AVX）区别是：SIMT 每条 lane 有自己的寄存器和”逻辑上的”程序计数器，允许不同 lane 走不同路径——代价是走不同路径的 lane 会被串行化，这就是 warp divergence。

3.3 分支发散（divergence）
看一个最典型的反例：

global void bad_kernel(float* x, int n) {
int i = blockIdx.x * blockDim.x + threadIdx.x;
if (i % 2 == 0) {
x[i] = expensive_a(x[i]);
} else {
x[i] = expensive_b(x[i]);
}
}
一个 warp 里 16 个线程走 expensive_a、16 个走 expensive_b。硬件会：

先让偶数 lane 激活、奇数 lane 掩蔽，执行 expensive_a
再让奇数 lane 激活、偶数 lane 掩蔽，执行 expensive_b
两条路径被串行执行，warp 吞吐砍半。如果是 8 路分支，吞吐砍到 1/8。

工程经验：

Warp 内尽量分支一致（例如把分支按 32 的倍数对齐）
能用 select / fmaxf 消除的分支就消除
Attention 里 mask 实现要特别小心，用乘法而不是 if
3.4 Block 大小怎么选
一般经验（H100 / A100）：

Block ≥ 128 线程，才能让 4 个 warp scheduler 都有活干
Block ≤ 1024 线程，这是硬件上限
不要卡在 33 / 65 / 97 这种”多一个 warp 只填一个线程”的尺寸
Shared Memory 用量限制了一个 SM 能挂几个 Block
四、内存层级：从寄存器到主机内存
GPU 的内存层级比 CPU 更陡峭，也更需要程序员显式管理。

4.1 各级存储的数量级
以 H100 SXM5 为例：

层级 容量 延迟 带宽 管理方式
寄存器 256 KB / SM（每线程最多 255 × 32bit） 1 cycle —— 编译器分配
Shared Memory / L1 228 KB / SM ~20 cycle ~19 TB/s 聚合 用户显式声明
L2 Cache 50 MB ~200 cycle ~5 TB/s 硬件管理
HBM3（显存） 80 GB ~400–600 cycle 3.35 TB/s 硬件管理
NVLink 到邻居 GPU 对端显存 ~1 μs 量级 900 GB/s 双向 程序显式
PCIe Gen5 到主机 主机 DRAM / NVMe ~10 μs 64 GB/s 双向 程序显式
以太网 / RoCE / IB 跨节点 几 μs 到几十 μs 400 Gb/s ~ 800 Gb/s 程序显式
相邻两层之间，带宽至少差一个数量级，延迟差一到两个数量级。

4.2 两条黄金法则
尽量让数据在高层停留久一些。权重只能放在 HBM，但计算时应尽量让一块 tile 驻留在 Shared Memory / 寄存器，反复使用。
同一个 warp 的 32 个线程要访问连续地址（coalesced access）。否则一次访存变成 32 次独立的 32 字节事务，带宽下降数倍。
4.3 一张内存层级图

五、SM（Streaming Multiprocessor）内部
SM 是 GPU 的”小 CPU”——调度、执行、Shared Memory 都在这一层。

5.1 H100 一个 SM 内部大致构成
4 个处理分区（processing block），每个有：
1 个 warp scheduler + dispatch unit
16K × 32bit 寄存器堆
16 FP32 CUDA core + 16 INT32 CUDA core + 8 FP64 core + 1 Tensor Core
整个 SM 共享：
228 KB 的 Shared Memory / L1（可配置切分）
若干 Load/Store 单元、SFU（Special Function Unit，算 sin / exp / rsqrt）
Tensor Memory Accelerator（TMA，Hopper 新加的异步拷贝引擎）
5.2 Occupancy（占用率）是什么
Occupancy = 一个 SM 上活跃 warp 数 / 硬件上限。H100 每个 SM 最多挂 64 个 warp，如果你的 kernel 一个 Block 用了太多寄存器或 Shared Memory，一个 SM 就挂不了几个 Block，occupancy 低，延迟隐藏失败。

但是——高 occupancy 不等于高性能。FlashAttention、cutlass 里大量用”低 occupancy + 大 tile + 寄存器复用”的路线，反而比高 occupancy 快。占用率只是手段，SM 每 cycle 发射的指令数才是目的。

5.3 一个 SM 一 cycle 能做多少事
以 H100 SM 的一个处理分区为例（一 cycle 周期）：

1 条 warp scheduler 可以发射 1 条指令（FP32 FMA / INT32 / load-store / tensor op 都算一条）
其中 Tensor Core 指令一条能做 128×128×16 的 FP16 MMA（等效 4096 MAC = 8192 FLOPs）
而一条 FP32 FMA 只完成 16 个 FMA = 32 FLOPs
算力差 256 倍。这就是为什么只要能换成 Tensor Core，就一定要换——手写 loop 的算力常常只有峰值 1%。

5.4 Tensor Memory Accelerator（TMA）
Hopper 新增。传统 CUDA：每个线程用 ld.global 指令把数据从 HBM 搬到 Shared Memory，一个 tile 32×32 需要 32 个线程合作搬 32 次，并且占用寄存器和 warp。TMA 是一个独立的硬件搬运工：

// 伪代码
cp.async.bulk.tensor.2d.shared::cluster.global
[dst_smem], [src_gmem], {tile_dim}, barrier;
一条指令让硬件自动搬一个 tile，线程可以立刻去算别的东西，搬完后 barrier 通知。FlashAttention-3 的 warp specialization 就是利用 TMA 实现”一组 warp 专门发 TMA、一组专门做 MMA”。

六、Tensor Core 演进
Tensor Core 是专门做”小矩阵乘累加”的硬件单元。普通 CUDA core 一次做一次 FMA，Tensor Core 一次做一个 4×4×4 的矩阵乘累加（早期），到今天已经变成 16×8×16 / 16×8×32 等更大形状。它是过去八年 GPU 峰值算力暴涨的直接原因。

6.1 Volta V100（2017，FP16 起步）
第一代 Tensor Core
精度：FP16 输入、FP32 累加
形状：4×4×4
峰值：125 TFLOPS FP16（相比 15 TFLOPS FP32 翻 8 倍）
训练第一次能在合理时间内做 BERT-large
6.2 Turing T4（2018，INT8 推理）
加了 INT8 / INT4，推理场景成本大降
峰值 260 TOPS INT8
6.3 Ampere A100（2020，TF32 / BF16 / 结构化稀疏）
引入 TF32（8bit 指数 + 10bit 尾数，范围同 FP32，精度比 FP16 略低），把 FP32 训练”免费”提速
BF16 成为主流训练精度（指数范围和 FP32 一样，梯度不容易 overflow）
2:4 结构化稀疏：硬件识别”每 4 个权重里有 2 个是 0”的模式，吞吐翻倍
峰值：312 TFLOPS BF16 / FP16，624 TFLOPS（稀疏）
6.4 Hopper H100（2022，FP8 + Transformer Engine + TMA）
FP8：两种格式，E4M3（精度优先）和 E5M2（范围优先）。前向用 E4M3，反向用 E5M2
Transformer Engine：硬件 + 软件协同，自动做 FP8 动态缩放、per-tensor scaling，工程师只要改配置
TMA（Tensor Memory Accelerator）：异步把一块 tile 从 HBM 搬到 Shared Memory，不占用寄存器和线程，GEMM kernel 可以”一边搬一边算”
DPX 指令：加速动态规划
峰值：989 TFLOPS BF16、1979 TFLOPS FP8（不含稀疏）
H200 是 H100 的显存升级版：HBM3e、141 GB、4.8 TB/s，算力不变
6.5 Blackwell B200 / GB200 / B300（2024–2025）
FP4：进一步降精度，主要给推理和部分训练用
双 die 设计：两个 die 通过 10 TB/s 的 NV-HBI 互联，对软件呈现为一张 GPU
第二代 Transformer Engine：微尺度 FP8、块级缩放
GB200 NVL72：72 张 B200 + 36 个 Grace CPU，用第五代 NVLink（1.8 TB/s 双向）组成一个”超节点”，对软件呈现为一个超大 NUMA
峰值：FP4 约 20 PFLOPS / GPU、FP8 约 10 PFLOPS / GPU
B300 是 B200 的 refresh 版本，显存更大
6.6 Rubin R100（规划 2026）
NVIDIA 公开路线图里 Rubin 会采用：

HBM4，带宽进一步到 10 TB/s 量级
新一代 NVLink（第六代）
和 Vera CPU 配对组成 Vera Rubin 超节点
第三代 Transformer Engine，进一步探索 FP4 / FP6 训练
6.7 一张精度速查表
精度 bits 指数 尾数 典型用途
FP32 32 8 23 早期训练、科学计算
TF32 19 实际 8 10 A100/H100 训练默认 FP32 替代
FP16 16 5 10 V100 起主流训练
BF16 16 8 7 A100 起主流训练，梯度稳
FP8 E4M3 8 4 3 H100 前向权重/激活
FP8 E5M2 8 5 2 H100 反向梯度
FP4 4 2 1（或 E2M1） B200 推理、部分训练
INT8 8 —— —— 推理量化
INT4 4 —— —— 推理极致量化（AWQ/GPTQ）
七、算力与带宽全家桶
7.1 NVIDIA 主力卡一览
型号 发布 制程 FP16/BF16 TFLOPS FP8 TFLOPS 显存 HBM 带宽 NVLink 双向
V100 SXM2 2017 12 nm 125 — 32 GB HBM2 900 GB/s 300 GB/s
A100 SXM4 2020 7 nm 312 — 80 GB HBM2e 2039 GB/s 600 GB/s
H100 SXM5 2022 4 nm 989 1979 80 GB HBM3 3350 GB/s 900 GB/s
H200 SXM 2024 4 nm 989 1979 141 GB HBM3e 4800 GB/s 900 GB/s
B200 2024 4NP 2250 4500（FP4 ~9000） 192 GB HBM3e 8000 GB/s 1800 GB/s
GB200 2024 4NP 2 × B200 + Grace —— 2 × 192 GB 2 × 8 TB/s 1800 GB/s
7.2 其它玩家
型号 厂商 FP16/BF16 FP8 显存 带宽 备注
MI300X AMD 1307 TFLOPS 2614 TFLOPS 192 GB HBM3 5.3 TB/s CDNA3 + ROCm
MI325X AMD 1307 2614 256 GB HBM3e 6 TB/s 2024
MI355X AMD — 5000（FP4 10000） 288 GB HBM3e 8 TB/s 2025，对标 B200
Gaudi 3 Intel 1835 TFLOPS（BF16） — 128 GB HBM2e 3.7 TB/s OAM，RoCE 200 GbE ×24
TPU v5p Google 459 TFLOPS BF16 — 95 GB HBM 2.76 TB/s ICI 互联
TPU v6e（Trillium） Google ~918 TFLOPS BF16 INT8 1836 32 GB 1.6 TB/s 2024
Ascend 910B 华为 320 TFLOPS FP16 — 64 GB HBM 1.6 TB/s 达芬奇架构
Ascend 910C 华为 800 TFLOPS 级（双 die） — 128 GB HBM 3.2 TB/s 2024 末量产
BR100 壁仞 1024 TOPS INT8 / 256 TFLOPS BF16 — 64 GB HBM2e 2.3 TB/s 受制裁后 SKU 调整
MXN100 / MXN260 沐曦 200–400 TFLOPS 级 — 64 GB ~1.5 TB/s 曦云系列
DCU Z100 / K100 海光 —— —— 64 GB HBM2 ~1 TB/s ROCm 兼容路线
摩尔线程 MTT S4000 摩尔线程 100 TFLOPS 级 FP16 — 48 GB ~768 GB/s MUSA 生态
表中数据以厂商公开材料为准，实际可用因受制裁、散热、固件而异。国产卡的通用趋势：峰值算力追到 A100–H100 之间，但软件栈（编译器、通信库、框架兼容）仍是主要差距。后面第 4 篇会展开讲互联，第 3 篇展开讲软件栈。

八、Roofline 模型：瓶颈到底在哪
Roofline 是分析 GPU kernel 性能的最基本工具。核心思想一句话：性能上限 = min(峰值算力，算术强度 × 带宽)。

8.1 算术强度（Arithmetic Intensity）
AI = 浮点运算次数 / 访存字节数，单位 FLOPs/Byte。

GEMM C = A × B（M=N=K=4096，FP16）：算 2·M·N·K = 137 GFLOPs，访存 2·M·K·2 + N·K·2 ≈ 100 MB，AI ≈ 1370 FLOPs/B——完全计算受限
向量加 c = a + b：1 FLOP / 12 Byte ≈ 0.083 FLOPs/B——完全带宽受限
Attention 的 decode 阶段：KV cache 读取远多于计算，AI 通常 < 10 FLOPs/B——带宽受限
8.2 H100 的屋顶线
H100 FP16：989 TFLOPS，HBM 3.35 TB/s。拐点 AI = 989e12 / 3.35e12 ≈ 295 FLOPs/B。

AI < 295：性能 ≈ AI × 3.35 TB/s（带宽墙）
AI > 295：性能 ≈ 989 TFLOPS（算力墙）
所以：只有 AI 接近或超过 295，才能吃满 H100 的 FP16 算力。FP8 拐点更高（约 590），更难打满。

8.3 Prefill vs Decode
LLM 推理天然分两段：

Prefill（处理 prompt）：把 L 个 token 一次性 forward。每个权重被 L 个 token 共用，AI ≈ L 量级（典型 2000–8000），计算受限，MFU 可以做到 50–70%
Decode（逐 token 生成）：batch=1 时一个 token 一次，权重读一遍只用一次，AI ≈ 1 量级，彻底带宽受限，MFU 通常 2–8%
这就是为什么同一张 H100，训练 MFU 能到 60%，而单条 decode 只有 5%。解法是 continuous batching、speculative decoding、MTP，这些后面第 12、15 篇细讲。

九、多卡之间的带宽：NVLink / NVSwitch 快览
后面第 4 篇会完整讲互联，这里先给出工程直觉——做完 Roofline 单卡分析后，多卡的瓶颈才是下一个战场。

9.1 为什么单卡装不下
70B 模型：

权重 FP16：140 GB，一张 80 GB H100 装不下
训练时还要额外 optimizer state（AdamW FP32 约 4×）、gradient、activation——70B 全量训练最少 8 卡、通常 32–64 卡起步
推理单卡可以放 FP8 / FP4 的 70B，但 KV cache 超长 context 时也吃紧
于是必然多卡，必然要讲通信。

9.2 NVLink vs PCIe 的差距
路径 带宽（双向） 延迟
PCIe Gen4 x16 64 GB/s ~1 μs
PCIe Gen5 x16 128 GB/s ~1 μs
NVLink 3（A100） 600 GB/s ~300 ns
NVLink 4（H100） 900 GB/s ~250 ns
NVLink 5（B200） 1800 GB/s ~200 ns
InfiniBand NDR 400G 50 GB/s ~2 μs
RoCEv2 400G 50 GB/s ~3–5 μs
NVLink 比 PCIe 高一个数量级。所以 all-reduce、all-gather 这些集合通信必须走 NVLink，走 PCIe 训练直接死。跨节点则依赖 InfiniBand / RoCE，又掉一个数量级——这就是为什么”节点内并行”和”节点间并行”策略截然不同。

9.3 NVSwitch 与 NVL72
DGX H100 里 8 张 GPU 通过 NVSwitch 全互联，任意两张之间都是 900 GB/s。Blackwell 代的 NVL72 机柜 把 72 张 GPU 通过第五代 NVLink + NVSwitch 全互联，整个机柜对软件呈现为一个大显存池（13.5 TB HBM）。

工程意义：MoE 的 all-to-all、张量并行的 all-reduce，以前受限于单节点 8 卡；NVL72 之后可以在 72 卡内做——这是训练超大 MoE（DeepSeek 级、GPT-4 级）的硬件前提。第 6 篇（3D 并行）会据此重新讨论 TP 维度上界。

9.4 国产互联生态
华为 HCCS：910B 一个 8 卡全互联节点，总带宽对标 NVLink 3，跨节点用 200 GbE RoCE
壁仞 BLink、沐曦 MetaLink：对标 NVLink，产品化程度仍在追赶
阿里磐久 + AliNIC：自研 RDMA 网卡，支撑千卡训练
十、Attention 的访存特性与 FlashAttention
10.1 标准 Attention 是怎么跑的
标准实现分 4 步，每一步都是一次 kernel：

Q = X·Wq、K = X·Wk、V = X·Wv（3 次 GEMM）
S = Q·Kᵀ / √d（GEMM）
P = softmax(S)（element-wise + 归约）
O = P·V（GEMM）
问题在第 2、3 步之间：S 的形状是 [B, H, L, L]，序列长 8K 时光是 S 就 64 MB × batch × head 个数——必须落回 HBM，再读进来做 softmax，再写回 HBM 做 P·V。

10.2 一张算力/带宽比分析表
步骤 算力（FLOPs） 访存（Bytes） AI 瓶颈
Q/K/V 投影 6 B·L·d² 权重 3·d²·2 高 计算受限（prefill）
QKᵀ 2 B·H·L²·d S 写 B·H·L²·2 + 读 Q/K 中 视 L 而定
Softmax O(B·H·L²) 2 × B·H·L²·2 极低 带宽受限
P·V 2 B·H·L²·d 读 P、V，写 O 中 中等
Softmax 和中间的 S 写回/读取是最大的带宽瓶颈。序列越长，L² 项越主导，性能越差。

10.3 FlashAttention 的核心思想
不实体化 S 矩阵，在 SRAM（Shared Memory）里把 tile 算完。

三要素：

Tiling：把 Q 分成块 Qi、K/V 分成块 Kj/Vj，每次只算一小块 Qi·Kjᵀ，留在 SRAM
Online Softmax：softmax 本来需要先扫一遍求 max / sum，FlashAttention 用”在线”递推，边扫边更新 max 和 sum，允许流式处理
反向重算：反向时不存 S 和 P，用保存的 max / sum 重新算一遍，以”多算一次”换”不落盘”
10.4 v1 / v2 / v3 的工程差异
FlashAttention v1（2022，Tri Dao）：最早实现。沿 seq 方向 tile，对 A100 的 Shared Memory 大小做了手工优化。推理 / 训练加速 2–4 倍，显存从 O(L²) 降到 O(L)
FlashAttention v2（2023）：
调度改成”Q 外循环，K/V 内循环”，每个 tile 的输出可以直接写一次
减少非矩阵乘指令（softmax 等），让更多时间花在 Tensor Core 上
对 causal mask 做了特化，只算下三角
H100 上 FP16 训练 MFU 从 ~35% 提到 ~55%
FlashAttention v3（2024）：专门吃 Hopper 新特性
用 TMA 异步加载 tile，掩盖 HBM 延迟
用 warp specialization：一部分 warp 做生产者（加载数据），一部分做消费者（算 GEMM），流水线重叠
FP8 支持：利用 Hopper FP8 Tensor Core，进一步 1.5–2 倍加速
在 H100 上达到 ~75% MFU
FlashAttention 之后，vLLM / SGLang / TensorRT-LLM 推理引擎里的 attention 基本都是 FlashAttention 变种；decode 阶段发展出了 FlashDecoding、FlashDecoding++、FlashInfer 等，专门优化 decode 这种 Q 很短、K 很长的形状。

十一、Demo：用 Triton 写一个调用 Tensor Core 的 GEMM
手写 CUDA GEMM 要处理 tile、Shared Memory、bank conflict、WMMA API——对入门太重。Triton 让你用 Python 写 kernel，自动生成调用 Tensor Core 的 PTX。

11.1 最小可运行 GEMM
import torch
import triton
import triton.language as tl

@triton.jit
def matmul_kernel(
a_ptr, b_ptr, c_ptr,
M, N, K,
stride_am, stride_ak,
stride_bk, stride_bn,
stride_cm, stride_cn,
BLOCK_M: tl.constexpr,
BLOCK_N: tl.constexpr,
BLOCK_K: tl.constexpr,
):
pid_m = tl.program_id(0)
pid_n = tl.program_id(1)

offs_m = pid_m * BLOCK_M + tl.arange(0, BLOCK_M)
offs_n = pid_n * BLOCK_N + tl.arange(0, BLOCK_N)
offs_k = tl.arange(0, BLOCK_K)

a_ptrs = a_ptr + offs_m[:, None] * stride_am + offs_k[None, :] * stride_ak
b_ptrs = b_ptr + offs_k[:, None] * stride_bk + offs_n[None, :] * stride_bn

acc = tl.zeros((BLOCK_M, BLOCK_N), dtype=tl.float32)
for k in range(0, K, BLOCK_K):
    a = tl.load(a_ptrs, mask=offs_k[None, :] < K - k, other=0.0)
    b = tl.load(b_ptrs, mask=offs_k[:, None] < K - k, other=0.0)
    # tl.dot 会被编译成 Tensor Core 的 mma.sync 指令
    acc += tl.dot(a, b)
    a_ptrs += BLOCK_K * stride_ak
    b_ptrs += BLOCK_K * stride_bk

c_ptrs = c_ptr + offs_m[:, None] * stride_cm + offs_n[None, :] * stride_cn
tl.store(c_ptrs, acc.to(tl.float16))

def matmul(a: torch.Tensor, b: torch.Tensor) -> torch.Tensor:
M, K = a.shape
_, N = b.shape
c = torch.empty((M, N), device=a.device, dtype=torch.float16)
grid = (triton.cdiv(M, 128), triton.cdiv(N, 128))
matmul_kernel[grid](
a, b, c,
M, N, K,
a.stride(0), a.stride(1),
b.stride(0), b.stride(1),
c.stride(0), c.stride(1),
BLOCK_M=128, BLOCK_N=128, BLOCK_K=32,
)
return c

if name == “main“:
M = N = K = 4096
a = torch.randn(M, K, device=”cuda”, dtype=torch.float16)
b = torch.randn(K, N, device=”cuda”, dtype=torch.float16)
c = matmul(a, b)
ref = a.float() @ b.float()
print(“max abs err:”, (c.float() - ref).abs().max().item())
关键点：

tl.dot(a, b) 在编译后会生成 mma.sync.aligned.m16n8k16.row.col.f32.f16.f16.f32 之类的 PTX 指令，直接调 Tensor Core
BLOCK_M/N/K 就是 tile 大小；Triton 自动处理 Shared Memory 分配
加上 @triton.autotune 可以让 Triton 自动搜 tile 配置
11.2 用 ncu 看 Tensor Core 是否被真的用起来
ncu –set full
–metrics sm__inst_executed_pipe_tensor_op_hmma.sum,
sm__cycles_elapsed.sum,
dram__bytes.sum.per_second
python bench_matmul.py
sm__inst_executed_pipe_tensor_op_hmma.sum > 0 → 的确走了 Tensor Core
dram__bytes.sum.per_second 可以和 3.35 TB/s 峰值对比
sm__cycles_elapsed + FLOPs 算出 MFU
十二、工程师视角：怎么读 nvidia-smi / Nsight
12.1 nvidia-smi 最常看的几项
nvidia-smi
–query-gpu=index,name,utilization.gpu,utilization.memory,
memory.used,memory.total,power.draw,pstate,clocks.sm,clocks.mem
–format=csv -l 1
utilization.gpu：SM 被任一 kernel 占用的时间比例——这是一个”活没活着”的指标，不是”算力用满”的指标
utilization.memory：HBM 控制器忙的时间比例
power.draw：实际功耗。SXM5 H100 TDP 700 W。低功耗 + 高 util% → 几乎肯定是带宽受限或 kernel launch 受限
pstate：P0 = 全速，P8 = 低频，调度问题经常卡在 P2
clocks.sm / clocks.mem：降频了通常是散热或功耗墙
12.2 Nsight Systems（nsys）看时间线
nsys profile -o train_run
–trace=cuda,nvtx,osrt,cudnn,cublas
–sample=cpu
python train.py
看三件事：

GPU 是否持续忙：时间线上有没有大片空白（kernel gap）。有空白说明 dataloader / 通信是瓶颈
通信与计算是否重叠：NCCL kernel 是不是在 compute 的同时进行
kernel launch 间隙：每个 kernel 前有几十微秒 gap 的话，说明 Python 开销/启动开销大，考虑 CUDA Graph
12.3 Nsight Compute（ncu）看 kernel 内部
ncu 给单个 kernel 做细粒度分析：

Memory Workload Analysis：L1 / L2 / HBM 各自带宽利用率
Compute Workload Analysis：SM 流水线利用率
Scheduler Statistics：每 cycle 发射指令数、stall 原因
Source Counters：把指令数映射回源码行
常见定位路径：

util% 高但算力低 → 看 SM busy 原因，通常是 long scoreboard（访存 stall）
SM busy 中等、HBM 带宽打满 → 带宽受限，能做的只有减少数据量（量化、缓存、fusion）
SM busy 低、HBM 带宽也低 → kernel launch 受限或 CPU 侧瓶颈
十三、常见误区
13.1 “GPU 利用率 100% = 算力用满”——错
nvidia-smi 的 util% 含义是”过去 1 秒里，有 kernel 在跑的时间占比”。一个打满 SM 的 GEMM 和一个只占 1 个 SM 的 memset，在 util% 上一样是 100%。

真正的算力利用率叫 MFU（Model FLOPs Utilization）：实际 FLOPs / 峰值 FLOPs。训练 H100 打到 50% MFU 是很好的成绩，decode 阶段 5% 也是常态。

13.2 “显存大 = 能跑大模型”——只对了一半
还得看带宽。同样 80 GB：

A100 80GB 带宽 2 TB/s
H100 80GB 带宽 3.35 TB/s
跑 70B 的 decode，H100 decode 单 token latency 大约比 A100 快 1.7 倍——差距主要来自带宽而不是算力。

13.3 “FP16 永远比 BF16 准”——错
FP16 尾数多 3 bit，但指数少 3 bit，梯度很容易 overflow。A100 之后几乎所有训练都默认 BF16，牺牲一点精度换稳定。

13.4 “稀疏算力翻倍 = 免费午餐”——错
Ampere 的 2:4 结构化稀疏要求每 4 个权重中恰好 2 个是 0，而且位置是硬件规定的，需要专门剪枝训练才能达到。直接把 dense 权重塞进去，算力是一样的，硬件并不自动识别稀疏。

13.5 “增大 batch 一定快”——不一定
prefill 已经算力受限，再加 batch 只会让 L2 miss 增加、latency 变差
decode 在 batch 增大到 HBM 带宽瓶颈前都划算，之后就进入计算受限区间
13.6 “Tensor Core 只做 FP16”——过时了
现在 Tensor Core 支持 FP64 / TF32 / FP16 / BF16 / FP8 / FP4 / INT8 / INT4。规划精度选型时，先问”这张卡上这个精度有没有 Tensor Core 加速”——比如 V100 就没有 FP8/BF16，别在上面跑 BF16 训练。

13.7 “国产 GPU 峰值算力追上 H100 就可以替换”——远远不够
峰值之外还要看：

通信库（对标 NCCL）是否成熟
编译器（对标 CUDA + cuDNN + cuBLAS）的算子覆盖率
框架兼容（PyTorch / vLLM 适配）
互联拓扑（NVLink 等价物）
生态（模型权重、kernel 库、开发者）
参数表漂亮，工程落地通常要先踩半年到一年的坑。

十四、进阶话题：几个工程师天天踩的坑
14.1 寄存器溢出（register spill）
每个线程的寄存器上限是 255 × 32bit。kernel 里变量一多，编译器会把一部分”寄存器”放到本地内存（Local Memory，物理上其实是 HBM 的一段，只是每线程私有）。一旦溢出：

每次访问变成一次 HBM 访问，延迟暴涨
occupancy 下降（因为 per-thread 资源没减）
nvcc -Xptxas -v 编译时会打印每个 kernel 用了多少寄存器、是否 spill。写 kernel 时看到 stack frame: 128 bytes 就要警惕。

14.2 Shared Memory 的 bank conflict
Shared Memory 被分成 32 个 bank，每个 bank 宽 4 字节。同一个 warp 的 32 个线程，如果同时访问同一个 bank 的不同地址，就会串行化。最典型的例子：

shared float tile[32][32];
// 所有线程读同一列 tile[threadIdx.x][0] —— 全部落在 bank 0，冲突 ×32
// 解决：tile[32][33]，加一列 padding，把列错开
写 GEMM / conv 的手搓 kernel 必踩这个坑。Triton / CUTLASS 会自动处理。

14.3 L2 cache 的作用被严重低估
H100 的 L2 有 50 MB，装下一整个 70B 模型的一层权重（FP8）绰绰有余。对小 batch decode，让权重在 L2 里 hit 率高比什么优化都有用。Hopper 还加了 L2 驻留控制（cudaAccessPropertyPersisting），可以显式让某段地址长期留在 L2。

14.4 Kernel launch 开销
每次 launch 一个 kernel，PCIe / Host 侧都要花大约 5–10 μs 准备。decode 阶段一个 token 可能 launch 上百个 kernel，累积起来就是几毫秒——和 kernel 本身的算时间一样长。对策：

CUDA Graph：把一串 kernel 录制成一张图，一次提交
算子融合：把 RMSNorm + QKV 投影 + RoPE 融进一个 kernel
持续内核（persistent kernel）：一个 kernel 常驻在 SM 里循环处理多个 batch
vLLM、TensorRT-LLM 的 decode 路径里基本都上了 CUDA Graph。

14.5 ECC 与内存可靠性
数据中心级 GPU（A100/H100/B200）的 HBM 默认开 ECC。打开 ECC 会：

损失约 6.25% 可用容量（64→60 GB 有效）
损失一点点带宽（硬件做校验）
消费级卡（如 RTX 4090）没有 ECC，做大规模训练会遇到”偶发 NaN、无法复现”的诡异故障。生产训练永远用数据中心卡。

14.6 ECC 错误与 SRAM bit flip
H100 引入了Row Remapping 和 SBE / DBE 计数（可在 nvidia-smi –query-remapped-rows 看到）。当某一行 HBM 出现不可纠正错误时，会启用备用行。大规模集群每周都会有零星 ECC 事件，不需要立即换卡，但连续多颗 GPU 的 DBE 率上升通常是散热或电源问题的前兆。这也是第 10 篇（checkpoint 与故障容忍）的重要输入。

14.7 NUMA 与 CPU 绑定
一张 DGX H100 有 2 个 CPU socket、8 张 GPU，GPU 0–3 和 GPU 4–7 分别挂在不同的 CPU 上。dataloader 进程如果不绑 NUMA，会出现”CPU 从远端内存读数据 → 再喂给本地 GPU”的性能浪费。训练前：

numactl –cpunodebind=0 –membind=0 python train.py # GPU0-3 训练进程
PyTorch 2.x 可用 torchrun –local-ranks-filter … –cpu-set … 控制。

14.8 Stream 与并发
CUDA 里每次 kernel launch 默认在 default stream 上排队，完全串行。要让”计算和通信重叠”或”两个无关 kernel 并发”，必须创建多条 stream：

cudaStream_t s_comp, s_comm;
cudaStreamCreate(&s_comp);
cudaStreamCreate(&s_comm);
// 计算 stream
gemm_kernel<<<…, s_comp>>>(…);
// 通信 stream 同时进行
ncclAllReduce(…, s_comm);
// 需要同步时
cudaEventRecord(e, s_comm);
cudaStreamWaitEvent(s_comp, e, 0);
Megatron-LM 的 TP all-reduce 和下一层计算就是这样重叠的，DeepSpeed ZeRO-3 的 param fetch 也是。PyTorch 里对应 torch.cuda.Stream + record_stream。

14.9 GPU Direct RDMA（GDR）
默认数据路径：GPU → PCIe → CPU → PCIe → NIC。GDR 允许 NIC 直接读写 GPU 显存，跳过 CPU：

延迟减少 2–3 μs
不挤 CPU 内存带宽
大 batch all-reduce 吞吐提升显著
需要启用 NCCL_IB_GID_INDEX、安装 nvidia-peermem、NIC 与 GPU 在同一 PCIe Switch 下。这些在第 4 篇会细讲。

十五、把 decode 往 HBM 带宽上限逼近的优化路径
串起来看一个典型场景：70B 量级模型、单 H100、中等 batch 的 decode 阶段，工程上有哪些抓手，各自动用的是哪条物理资源。本节不提供本文实测的精确加速比；下面表中的倍数是公开实现里常见的量级区间，依模型结构、batch、序列长度与引擎实现差异很大，要落到具体数字必须在固定环境下实测（CPU / GPU 型号、驱动、CUDA / 引擎版本、序列长度、batch、采样次数都要交代）。

15.1 基线的特征
decode 基线的共性不是某个具体延迟，而是一组指标关系：nvidia-smi 的 util% 常年接近 100%，但真正的算力利用率（MFU）只有个位数百分比，HBM 带宽利用率才是决定吞吐的指标。这正是上一节 Roofline 的直接推论：decode 是带宽受限负载，util% 高只说明 SM 一直在等数据，而不是在算。

15.2 优化项与它们动用的资源
优化 原理 主要省的资源 收益量级（示意，非本文实测）
FlashDecoding 把 decode 的 KV 分块，多个 SM 并行扫同一条序列 提高长序列下的 SM 并行度 长上下文下较明显
GQA + KV cache 量化 减少每步要读的 KV 字节数 HBM 带宽 与 KV 占比正相关
CUDA Graph 消除 kernel launch gap CPU 侧启动开销 短 kernel、小 batch 下更明显
算子融合（RMSNorm+QKV） 减少 kernel 数与中间访存 kernel 数 + HBM 取决于融合粒度
Continuous batching 把空闲 batch 槽填满 摊薄权重读取 与并发请求量正相关
权重量化（如 W8A16） 权重带宽减半 HBM 带宽 接近权重带宽占比
这些手段几乎都在做同一件事：减少每生成一个 token 需要从 HBM 搬运的字节数，或把已经搬来的数据复用给更多 token。换言之，全部是在抬高算术强度或压低访存量，没有一项能绕过带宽墙。decode MFU 即便经过完整优化，工业界也通常停在 20% 量级——这是 Roofline 给的上限，不是实现不够好。

15.3 为什么还上不去
用 Roofline 估一下 decode 的算术强度。设 batch 为
，权重
参数、FP16（每参数 2 字节）。每个 decode step 把全部权重读一遍（
字节），服务
个 token，每 token 每参数约 2 FLOP，故：

也就是说 decode 的算术强度约等于 batch 大小：
时 AI≈1，
时 AI≈16。对比 H100 FP16 拐点 AI≈295，即使 batch=16 也还差一个多数量级，仍深陷带宽受限区。想往上走只有几条路：

增大 batch（拉高 AI，但单请求延迟变差）；
推测解码（一次验证多个 token，等效抬高每次权重读取服务的 token 数）；
MTP（multi-token prediction，DeepSeek-V3 路线）；
权重量化到极致（W4、W2，直接砍权重字节数）。
这些留到第 12、14、15 篇讲。

十六、附录：选卡速查与 FAQ
16.1 场景 → 推荐卡
场景 首选 次选 备注
70B 模型预训练 H100/H200 × N 节点 A100 × 更多 核心看 NVLink / IB 拓扑
70B 模型微调（LoRA） 1×H100 80G 或 2×A100 80G 1×A100 80G QLoRA 可降到 48 GB
70B 推理高吞吐 H200 / MI300X 8×A100 HBM 容量决定 batch 上限
13B 推理低延迟 H100 / L40S 4090（受限） decode 带宽是关键
RAG embedding L40S / A10 / 消费卡 —— 算力需求低
训练 MoE 1T B200 NVL72 多节点 H100 all-to-all 对互联要求极高
16.2 FAQ
Q：RTX 4090 24GB 能跑 70B 吗？ A：单卡不行（70B FP16 权重 140 GB），量化到 Q4 约 40 GB，需要 2 张 4090 + tensor parallel。但消费卡 NVLink 被阉割，TP 通信走 PCIe，吞吐会很差，适合玩玩不适合生产。

Q：H100 SXM 和 PCIe 版本差多少？ A：SXM5 TDP 700W、HBM 3.35 TB/s、NVLink 900 GB/s；PCIe 350W、3 TB/s、NVLink 600 GB/s。峰值 BF16 也有差（989 vs 756 TFLOPS）。训练必用 SXM，推理 PCIe 性价比更高。

Q：H100 和 H800 区别？ A：H800 是出口合规版，算力相同，NVLink 带宽砍到 400 GB/s。对 TP / all-reduce 密集的训练影响较大，推理基本无感。H20、H200 合规版类似逻辑。

Q：MI300X 为什么没打赢 H100？ A：单卡纸面算力和带宽都超过 H100，但 ROCm 生态距 CUDA 2–3 年差距；NCCL 替代（RCCL）、FlashAttention 移植、框架适配都还在补齐。Meta、微软已在大规模部署，生态在 2025 年进步明显。

Q：国产卡做推理可行吗？ A：可行度顺序大致是：Ascend 910B/910C（华为全栈，MindSpore / vLLM-Ascend 可用）> 海光 DCU（ROCm fork，移植成本低）> 沐曦 / 壁仞（生态更早期）。训练级别仍主要靠 Ascend 集群。

Q：什么时候轮到 Rubin / B300？ A：B300 预计 2025 下半年量产，Rubin R100 路线图指向 2026，配套 HBM4、Vera CPU、NVLink 6。大厂 2026 采购主轴会从 H100/H200 切到 B200/B300，部分客户直接跳到 Rubin。

Q：训练一定要 BF16 吗，FP8 现在能用了吗？ A：H100 之后，主力训练框架（Megatron-Core、NeMo、TransformerEngine）都支持 FP8 训练。典型路线：权重主副本 FP32，前向/反向激活 + 权重计算 FP8，优化器状态 BF16 或 FP32。实测 70B 规模 FP8 vs BF16 loss 曲线几乎重合，吞吐快 1.5–1.8×。但 1B 以下小模型 FP8 有时不稳，慎用。

Q：消费卡做推理服务合规吗？ A：NVIDIA 驱动 EULA 明确禁止”数据中心场景”使用 GeForce 系列。生产部署用 L40S / L20 / H100 PCIe / 国产替代。

Q：一张卡能跑多少 QPS？ A：无法一概而论。70B Q4 模型，H100 单卡典型 ~30 QPS（每请求 512 token，batch=32）；7B BF16，L40S 可以做到 200+ QPS。具体数字得上 vLLM / SGLang 压测，理论值参考意义有限。

16.3 一页命令速查

查看 GPU 列表与显存

nvidia-smi
nvidia-smi topo -m # 拓扑：NV4 / PHB / SYS
nvidia-smi nvlink -s # NVLink 链路状态

查看 driver / CUDA / 固件

nvidia-smi -q | grep -E “Driver|CUDA|VBIOS”

实时 watch

watch -n 1 nvidia-smi
nvidia-smi dmon -s pucvmet # power/util/clock/mem/ecc/temp

锁频（排查降频）

nvidia-smi -lgc 1980 # 锁定 SM 1980 MHz
nvidia-smi -rgc # 恢复

查看 remap 行（HBM 健康）

nvidia-smi –query-remapped-rows=gpu_uuid,remapped_rows.pending –format=csv

使用 DCGM 采集

dcgmi dmon -e 1001,1002,1003,1004 # SM 活跃、mem 活跃、FP64、Tensor

Nsight 采样

nsys profile -o run python train.py
ncu –set full -o kernel python bench.py
ncu –target-processes all –launch-skip 5 –launch-count 1 python bench.py

查 PyTorch 感知到的 GPU

python -c “import torch; print(torch.cuda.get_device_properties(0))”

清显存（当进程已死但显存未释放）

nvidia-smi –gpu-reset -i 0 # 需要 root
fuser -v /dev/nvidia* # 找出占着的进程
16.4 学习资源清单
入门：NVIDIA《CUDA C++ Programming Guide》前 5 章
进阶：Jeremy Appleyard 的 cuBLAS / cuDNN talks；Horace He 的 PyTorch 性能博客
代码：cuda-samples、cutlass、flash-attention
视频：GTC 每年的 “Making Transformers Fast” 系列
中文：NVIDIA 开发者博客、李沐《动手学深度学习》算力章节
Triton：官方 tutorials + OpenAI Triton 主仓 examples
十七、小结：大模型工程师的 GPU 心智模型
“GPU 是一堆 SM，每个 SM 是一堆 warp，每个 warp 是 32 条 lane 同步执行”——忘掉”GPU 有一万个核心”的说法
“内存层级是 5 个数量级的带宽阶梯，谁让 tile 在 SRAM/寄存器里多活几下，谁就赢”
“所有大模型负载先分两类：计算受限 还是 带宽受限”——Roofline 先拍一下，方案就定了一半
“训练的瓶颈在通信，推理 decode 的瓶颈在带宽，prefill 的瓶颈在算力”——这三个结论会贯穿后面 20 篇
“MFU 不是 util%，util% 不是 MFU”——看真指标
“NVLink 和 HBM 这两个数量级的带宽，是 LLM 时代的基础设施红利”——离开它们，再大的算力也用不起来
“国产替代看的是软件栈，不是 spec sheet”——算力追上容易，生态追上要年头
后面的 23 篇，所有关于并行、调度、KV cache、量化、推理引擎的讨论，都是在上面这 7 条基础上做工程展开。带着这套心智模型去看 Megatron 的切分、vLLM 的 PagedAttention、DeepSpeed 的 ZeRO、FlashAttention 的 tiling，会发现它们的思路惊人一致：让正确的数据在正确的时刻出现在正确的存储层级。

下一篇进入 CUDA 软件栈：cuBLAS / cuDNN / NCCL / Triton / CUTLASS 各自负责什么、什么时候用 PyTorch 自带、什么时候要手写 kernel、国产替代的工具链长什么样。

参考资料
NVIDIA. CUDA C++ Programming Guide，v12.x
NVIDIA. H100 Tensor Core GPU Architecture Whitepaper，2022
NVIDIA. Blackwell Architecture Whitepaper，2024
NVIDIA. Hopper Architecture In-Depth，GTC 2022
Tri Dao 等. FlashAttention: Fast and Memory-Efficient Exact Attention with IO-Awareness，NeurIPS 2022
Tri Dao. FlashAttention-2: Faster Attention with Better Parallelism and Work Partitioning，2023
Shah 等. FlashAttention-3: Fast and Accurate Attention with Asynchrony and Low-precision，2024
Williams 等. Roofline: An Insightful Visual Performance Model for Multicore Architectures，CACM 2009
Hennessy & Patterson. Computer Architecture: A Quantitative Approach，6th ed.
Jia 等. Dissecting the NVIDIA Volta GPU Architecture via Microbenchmarking，2018
Luo 等. Benchmarking and Dissecting the NVIDIA Hopper GPU Architecture，2024
Triton 官方文档：https://triton-lang.org/
CUTLASS 官方仓库与教程：https://github.com/NVIDIA/cutlass
NVIDIA Nsight Compute / Systems 用户手册
华为昇腾. CANN 架构与达芬奇 Cube 说明
华为昇腾. Ascend 910B Architecture Reference
AMD. CDNA3 Architecture Whitepaper，2023
AMD. Instinct MI300X Performance Characterization，2024
Google. TPU v5p System Architecture，2024
MLPerf Training / Inference 历年结果，https://mlcommons.org/
DeepSeek 团队. DeepSeek-V3 Technical Report（FP8 训练章节），2024
Horace He. Making Deep Learning Go Brrrr From First Principles，2022
